SKU: CM-UCT319-311D1-NTN

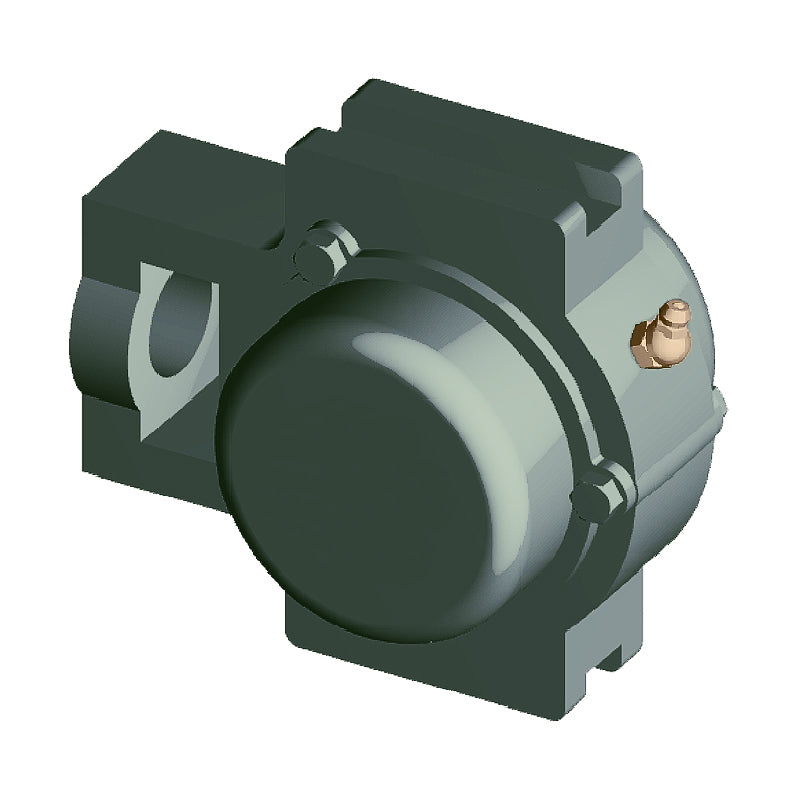

NTN CM-UCT319-311D1 Imperial Cast Iron Take Up Unit with 3-11/16 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

NTN CM-UCT319-311D1 Imperial Cast Iron Take Up Unit with 3-11/16 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 3-11/16 inch
N<sub>1</sub> 1-13/16 inch
L<sub>2</sub> 1-5/16 inch
H<sub>2</sub> 6-1/2 inch
N<sub>2</sub> 4-3/16 inch
N 2-1/4 inch
L<sub>3</sub> 7-3/32 inch
A<sub>1</sub> 1.378 inch
H<sub>1</sub> 9-29/64 inch
H 10-5/8 inch
L 12-11/16 inch
A<sub>2</sub> 2-27/32 inch
A 4-11/32 inch
r 4-29/32 inch
L<sub>1</sub> 7-3/4 inch
B 4.0551 inch
S 1.614 inch
t<sub>2</sub> 25/32 inch
L<sub>4</sub> 12-7/8 inch
A<sub>5</sub> 7-3/32 inch
--- Load rating
Dynamic load C<sub>r</sub> 169 kN
Static load C<sub>0r</sub> 119 kN
Fatigue load limit C<sub>u</sub> 7.65 kN
--- Unit information
Mass 68 lbs
